聯 軸 器

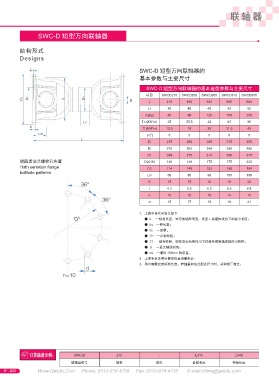

SWC-D 短型萬向聯軸器

結構形式
Designs

SWC-D 短型萬向聯軸器的
基本參數與主要尺寸

SWC-D 短型萬向聯軸器的基本選型參數與主要尺寸
項目 SWCD215 SWCD250 SWCD285 SWCD315 SWCD350
L 415 495 545 600 688
Lv 40 40 40 40 55
m(kg) 60 98 120 169 256
Tn (KN*m) 25 35.5 40 63 90
Tf (KN*m) 12.5 18 20 31.5 45
o
β( ) 5 5 5 5 5
D 215 250 285 315 350
Df 275 305 348 360 405
D1 248 275 314 328 370
端面齒法蘭螺栓孔布置 D2(H9) 140 140 175 175 220
Hirth serration ?ange D3 114 140 152 168 194
bolthole patterns
Lm 68 80 90 100 108
K 15 15 18 18 22
t 4.2 5.2 6.2 6.2 6.8
n 10 10 10 10 10
d 15 17 19 19 21

1．上表中各代號含義如下 :
● L —標準長度，對可伸縮型而言，長度 L 系縮短狀態下的最小長度；
● Lv —伸長量；
● m —質量；
● Tn —公稱轉矩；
● Tf —疲勞轉矩，即在交變負荷作用下按疲勞強度確定的許用轉矩；
● β —最大軸線折角；
● ml —增長 100mm 的質量。
2．上表中未注明計量單位者按毫米計；
3．用戶需要改變標準長度、伸縮量和法蘭型式尺寸時，請和我廠商定。

SWC-D 215 - L415 LV40
聯軸器型號 規格 型式 最短長度 伸縮長度
