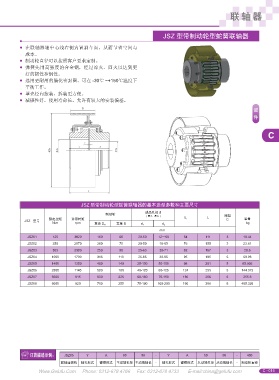

P. 14
聯 軸 器
JSZ 型帶制動輪型蛇簧聯軸器
在聯軸器軸中心線右側內置剎車面，從而節省空間與
●
成本。
制動輪直徑可以按照客戶要求定制。
●
彈簧先用高強度的合金鋼，經過淬火、回火以達到更
●
好的韌性和鋼性。
選用更耐用的腈化密封圈，可在 -30℃ ~+150℃溫度下
●
平衡工作。
罩殼徑向按裝，拆裝更方便。
●
減振性好，使用壽命長。允許有較大的安裝偏差。
●
C
JSZ 型帶制動輪型蛇簧聯軸器的基本選型參數和主要尺寸
成品孔徑 d
制動輪
( 最小 - 最大 ) 間隙
額定扭矩 許用轉矩 l 1 L C 重量
JSZ 型號
N.m rpm 寬度 B kg
直徑 D H d 1 d 2
mm
JSZ01 125 3820 160 65 20-50 12—50 54 111 3 10.44
JSZ02 250 2870 200 70 20-50 16-65 76 155 3 23.61
JSZ03 355 2300 250 90 25-63 30-71 82 167 3 28.6
JSZ04 1000 1730 315 110 25-85 30-95 95 195 5 59.93
JSZ05 1400 1350 400 140 25-100 50-100 98 201 5 85.806
JSZ06 2800 1145 500 180 40-120 60-125 124 253 5 144.372
JSZ07 5600 915 630 225 60-160 75-150 130 266 6 255.6
JSZ08 9000 820 710 255 75-190 100-200 190 386 6 485.326
JSZ05 Y A 80 98 - Y A 50 98 - 400
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長 - 制動輪直徑
m.shenxingbang.cn Phone: 0312-678 4766 Fax: 0312-678 4733 E-mail:china@gelufu.com C - 015
