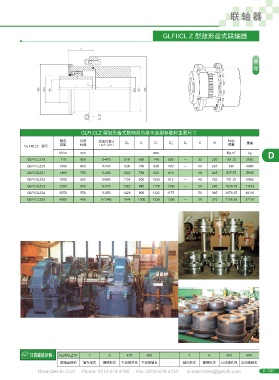

P. 20
聯 軸 器
GLFIICL Z 型鼓形齒式聯軸器
GLFIICLZ 型鼓形齒式聯軸器的基本選型參數和主要尺寸
額定 許用 成品孔徑 d C B 轉動 重量
GLFIICLZ 型號 扭矩 轉速 ( 最小 - 最大 ) D H l 1 D 1 D 2 D 3 慣量
KN.m rpm mm Kg.m 2 kg D
GLFIICLZ19 710 950 0-470 818 650 748 630 — 32 220 161.25 2892
GLFIICLZ20 1000 800 0-540 928 700 838 720 — 40 235 335 4680
GLFIICLZ21 1400 750 0-600 1022 780 928 810 — 40 245 527.75 5905
GLFIICLZ22 1800 650 0-680 1134 800 1036 915 — 40 255 701.25 6069
GLFIICLZ23 2500 600 0-770 1282 880 1178 1030 — 50 290 1638.75 11133
GLFIICLZ24 3550 550 0-850 1428 900 1322 1175 — 50 305 2976.25 16110
GLFIICLZ25 4500 460 0-1040 1644 1000 1538 1390 — 50 310 7198.25 27797
GLFIICLZ19 Y A 470 650 - Y A 450 600
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
