Page 25 - 方型絲桿升降機手冊
P. 25

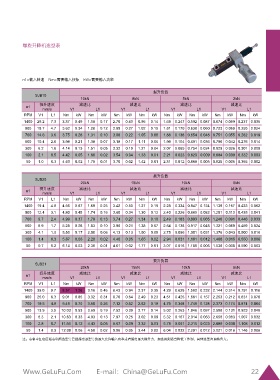

螺旋升降機選型表
n1=輸入轉速 Nm=需要輸入扭矩 kW=需要輸入功率
提升負載
SJB10
10kN 8kN 5kN 2kN
提升速度 減速比 減速比 減速比 減速比
n1
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 29.2 7.3 3.37 0.49 1.18 0.17 2.70 0.40 0.95 0.14 1.69 0.247 0.592 0.087 0.674 0.099 0.237 0.035
900 18.7 4.7 3.62 0.34 1.28 0.12 2.89 0.27 1.02 0.10 1.81 0.170 0.638 0.060 0.723 0.068 0.255 0.024
700 14.6 3.6 3.75 0.28 1.31 0.10 3.00 0.22 1.05 0.08 1.88 0.138 0.654 0.048 0.751 0.055 0.262 0.019
500 10.4 2.6 3.98 0.21 1.38 0.07 3.18 0.17 1.11 0.06 1.99 0.104 0.691 0.036 0.796 0.042 0.276 0.014
300 6.2 1.6 4.14 0.13 1.51 0.05 3.32 0.10 1.21 0.04 2.07 0.065 0.754 0.024 0.829 0.026 0.301 0.009
100 2.1 0.5 4.42 0.05 1.66 0.02 3.54 0.04 1.33 0.01 2.21 0.023 0.829 0.009 0.884 0.009 0.332 0.003
50 1.0 0.3 4.63 0.02 1.78 0.01 3.70 0.02 1.42 0.01 2.31 0.012 0.888 0.005 0.925 0.005 0.355 0.002
提升負載
SJB20
20kN 15kN 10kN 5kN
提升速度 減速比 減速比 減速比 減速比
n1 mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 19.4 4.8 4.56 0.67 1.69 0.25 3.42 0.50 1.27 0.19 2.28 0.334 0.847 0.124 1.139 0.167 0.423 0.062
900 12.4 3.1 4.80 0.45 1.74 0.16 3.60 0.34 1.30 0.12 2.40 0.226 0.869 0.082 1.201 0.113 0.435 0.041
700 9.7 2.4 4.99 0.37 1.79 0.13 3.74 0.27 1.34 0.10 2.49 0.183 0.893 0.065 1.246 0.091 0.446 0.033
500 6.9 1.7 5.28 0.28 1.83 0.10 3.96 0.21 1.38 0.07 2.64 0.138 0.917 0.048 1.321 0.069 0.459 0.024
300 4.1 1.0 5.50 0.17 2.00 0.06 4.13 0.13 1.50 0.05 2.75 0.086 1.001 0.031 1.376 0.043 0.500 0.016
100 1.4 0.3 5.87 0.06 2.20 0.02 4.40 0.05 1.65 0.02 2.94 0.031 1.101 0.012 1.468 0.015 0.550 0.006
50 0.7 0.2 6.14 0.03 2.36 0.01 4.61 0.02 1.77 0.01 3.07 0.016 1.180 0.006 1.536 0.008 0.590 0.003
提升負載
SJB21
20kN 15kN 10kN 5kN
n1 提升速度 減速比 減速比 減速比 減速比
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 39.0 9.7 8.57 1.26 3.16 0.46 6.43 0.94 2.37 0.35 4.29 0.628 1.582 0.232 2.144 0.314 0.791 0.116
900 25.0 6.3 9.01 0.85 3.32 0.31 6.76 0.64 2.49 0.23 4.51 0.425 1.661 0.157 2.253 0.212 0.831 0.078
700 19.5 4.9 9.49 0.70 3.50 0.26 7.12 0.52 2.62 0.19 4.75 0.348 1.749 0.128 2.373 0.174 0.874 0.064
500 13.9 3.5 10.03 0.53 3.69 0.19 7.52 0.39 2.77 0.14 5.02 0.263 1.846 0.097 2.508 0.131 0.923 0.048
300 8.3 2.1 10.63 0.33 4.03 0.13 7.97 0.25 3.02 0.09 5.32 0.167 2.014 0.063 2.658 0.083 1.007 0.032
100 2.8 0.7 11.56 0.12 4.43 0.05 8.67 0.09 3.32 0.03 5.78 0.061 2.215 0.023 2.889 0.030 1.108 0.012
50 1.4 0.3 12.08 0.06 4.58 0.02 9.06 0.05 3.44 0.02 6.04 0.032 2.291 0.012 3.021 0.016 1.146 0.006
注：表格中紅色區域表明所選型號已經超出該型號的最大允許輸入功率或者超出最大提升力，如選用則適當降低工作制，具體選型咨詢格魯夫。
