KF157減速機安裝尺寸圖

m.shenxingbang.cn 格魯夫機械 2020-02-15 09:44:21 點擊：

KF157減速機系列斜齒輪-弧齒錐齒輪減速電機的產品簡介及使用范圍

1、高度模塊化設計：可以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易實現各機型間組合聯接。

2、傳動比：劃分細，范圍廣。組合機型可以形成很大的傳動比，即輸出極低的轉速。

3、安裝形式：安裝位置不受限制。

4、強度高、體積?。合潴w采用高強度鑄鐵。齒輪及齒輪軸采用氣體滲碳淬火精磨工藝，因而單位體積承載能力高。

5、使用壽命長：在正確選型（包括選用適當?shù)氖褂孟禂?shù)）和正常使用維護的條件下，減速機（除易損件外）的主要零部件壽命一般不低于20000小時。易損件包括潤滑油，油封以及軸承。

6、噪聲低：減速機主要零部件都經過精密加工，并通過精心組裝和測試，因而減速機噪聲較低。

7、效率高：單機型效率不低于95%。

8、可承受較大的徑向載荷。

9、可承受不大于徑向力15%的軸向載荷。

二、使用范圍

本減速電機適合在環境溫度-10℃到+40℃條件下運行，海拔高度可達1000米。

可用于正反轉。

無行業限制。

在其它條件下使用時請與技術部聯系。

KF157減速機系列斜齒輪弧齒錐齒輪減速電機安裝形式圖例

各種安裝形式定義為：

M1—電機水平放置；減速機底腳朝下。

M2—電機居下。

M3—電機水平放置；減速機底腳朝上。

M4—電機居上。

M5—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到下方位置。

M6—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置。

安裝形式圖例 GK37-157/GKAB47-107

GK系列斜齒輪弧齒錐齒輪減速電機安裝形式圖例

GK157減速機/GKAB157減速機系列斜齒輪弧齒錐齒輪減速電機安裝形式圖

GK37-157/GKAB47-107斜齒輪弧齒錐齒輪減速電機安裝形式圖

GKF157減速機/GKAF157減速機系列斜齒輪弧齒錐齒輪減速電機安裝形式圖

GKF/GKAF37-157斜齒輪弧齒錐齒輪減速電機安裝形式圖

GKAT157減速機/GKA157減速機系列斜齒輪弧齒錐齒輪減速電機安裝形式圖

GKAT/GKA37-157斜齒輪弧齒錐齒輪減速電機安裝形式圖

GKF157減速機系列斜齒輪弧齒錐齒輪減速電機型號表示法及型號示例

GK系列斜齒輪弧齒錐齒輪減速電機型號表示法及型號示例

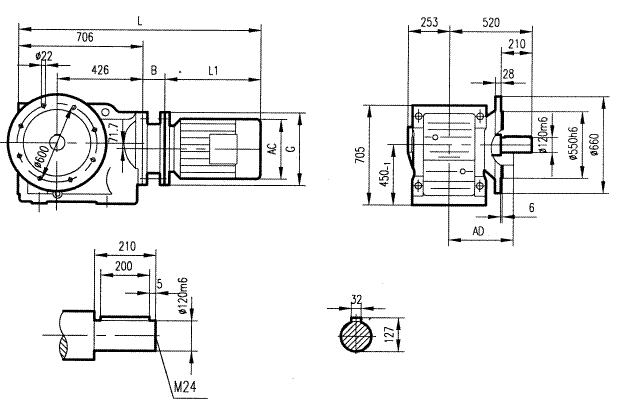

GKF157減速機安裝尺寸圖/K型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸

GK157型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸

法蘭聯接式（Y2標準電機）

電機機座號	160M	160L	180	180	200	225	225	250M	280S	280M	315S	315M
AC	330	330	380	380	420	470	470	510	580	580	645	645
AD	255	255	280	280	305	335	335	370	410	410	530	530
B	115	115	115	115	160	170	170	192.5	192.5	192.5	260	260
G	350	350	350	350	400	450	450	550	550	550	660	660
L1	505	560	590	630	660	675	705	770	845	895	1100	1130
L	1235	1290	1320	1360	1435	1460	1490	1577	1652.5	1702.5	1975	2005

關鍵詞： KF157減速機
